C-Bank
Für die C-Bank habe ich SMD Glimmerkondensatoren von CDE (Cornell-Doubilier) vorgesehen, ein nicht ganz un-kostspieliges Vergnügen, um es vornehm auszudrücken. Aber Gutes hilft gut! Die 20 Umschaltrelais sind bistabile Relais, wie von Norbert empfohlen wegen der guten Energiebilanz. Ein kurzer Impuls zum Umschalten genügt und man könnte prinzipiell die Spannungsversorgung abschalten. Ich bin da auf ein ''Schnäppchen'' gestoßen, aber die Relais benötigen nur 5 Volt Schaltspannung. So habe ich dann die ganze Stromversorgung schon mal modifiziert und auf meine Gegebenheiten angepasst.
 |
 |
|
|

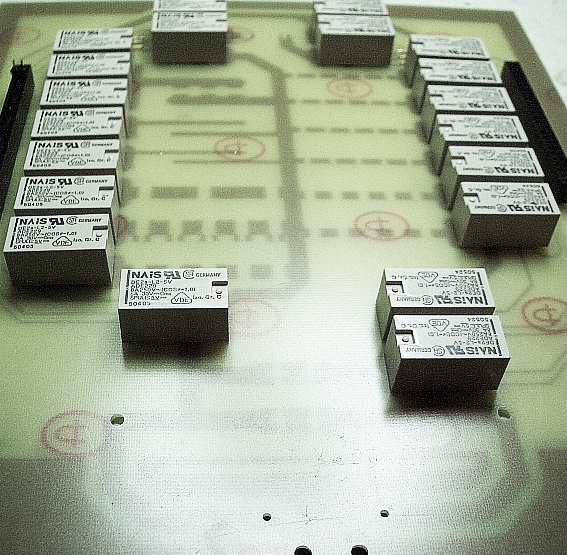

C-Bank teilbestückt |

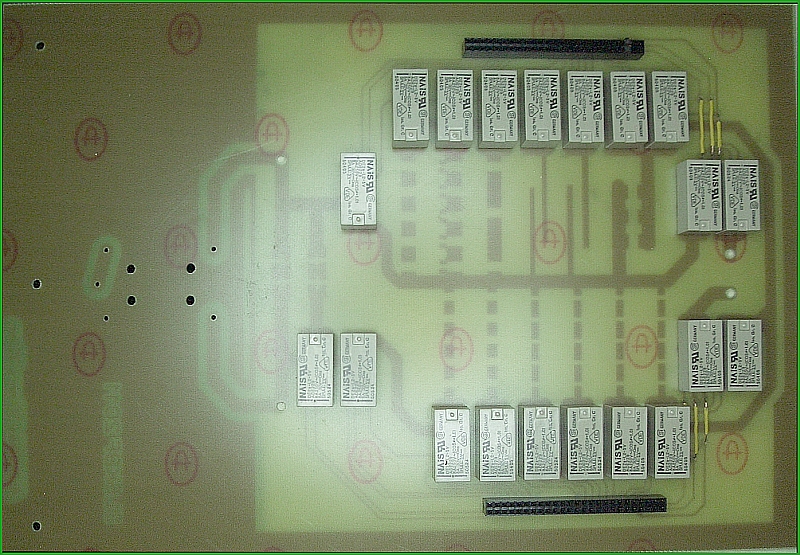

C-Bank teilbestückt |
|
Für die Führung der Stromversorgung der Relais sind 6 Drahtbrücken notwendig. Auf die beiden 50-poligen Buchsenleisten wird die Steuerplatine aufgesteckt.
Die ganze Messmimik für VSWR, Leistung und Frequenz habe ich nicht aus der Schaltung von DL1SNG übernommen, da ich dafür schon entsprechende hochwertige Messgeräte besitze. Auf der Platine ist jedoch genügend Platz, so dass über eine kleine Zusatzplatine diese Funktionen durchaus realisierbar sind.
Hier die Liste der verwendeten SMD Glimmer-Cs:
| Pos. |
|
Beschreibung |
Anzahl |
SMD |
Code |
|
|
|
|
|
|
| 1 |
Mouser-No.: |
598-MC12FF500J-F |
5 |
1210 |
f1 |
|
Artikel: |
CDE Mica Capacitors |
|
|
|
|
Typ: |
50PF 1000V 5% |
|
|
|
|
|
|
|
|
|
| 2 |
Mouser-No.: |
598-MC12ED120J-F |
5 |
1210 |
C1 |
|
Artikel: |
CDE Mica Capacitors |
|
|
|
|
Typ: |
12PF 500V 5% |
|
|
|
|
|
|
|
|
|
| 3 |
Mouser-No.: |
598-MC12ED240J-F |
5 |
1210 |
K1 |
|
Artikel: |
CDE Mica Capacitors |
|
|
|
|
Typ: |
24PF 500V 5% |
|
|
|
|
|
|
|
|
|
| 4 |
Mouser-No.: |
5982-12-500V100-F |
13 |
1210 |
A2 |
|
Artikel: |
CDE Mica Capacitors |
|
|
|
|
Typ: |
100pF 500Volts 5% |
|
|
|
|
|
|
|
|
|
| 5 |
Mouser-No.: |
598-MC18FD201J-F |
5 |
1812 |
H2 |
|
Artikel: |
CDE Mica Capacitors |
|
|
|
|
Typ: |
200PF 500V 5% |
|
|
|
|
|
|
|
|
|
| 6 |
Mouser-No.: |
598-MC18FD391J-F |
5 |
1812 |
Q2 |
|
Artikel: |
CDE Mica Capacitors |
|
|
|
|
Typ: |
390pF 500V 5% 1812 |
|
|
|
|
|
|
|
|
|
| 7 |
Mouser-No.: |
598-MC22FD751J-F |
5 |
2220 |
X2 |
|
Artikel: |
CDE Mica Capacitors |
|
|
|
|
Typ: |
750pF 500Volts 5% |
|
|
|
|
|
|
|
|
|
| 8 |
Mouser-No.: |
5982-22-1000V1500-F |
11 |
2220 |
E3 |
|
Artikel: |
CDE Mica Capacitors |
|
|
|
|
Typ: |
1000V 1500pF 2220 |
|
|
|
|
|
|
|
|
|
| 9 |
Mouser-No.: |
598-MC22FF122J-TF |
6 |
2220 |
C3 |
|
Artikel: |
CDE Mica Capacitors |
|
|
|
|
Typ: |
1200PF 1000V 5% |
|
|
|
|
|
|
|
|
|
| 10 |
Mouser-No.: |
598-MC18FD301J-F |
2 |
1812 |
M2 |
|
Artikel: |
CDE Mica Capacitors |
|
|
|
|
Typ: |
300pF 500V 5% 1812 |
|
|
|
|
|
|
|
|
|
| 11 |
Mouser-No.: |
598-MC18FD331J-TF |
2 |
1812 |
N2 |
|
Artikel: |
CDE Mica Capacitors |
|
|
|
|
Typ: |
330pF 500V 5% 1812 |
|
|
|
|
|
|
|
|
|
| 12 |
Mouser-No.: |
598-MC22FD621J-F |
3 |
2220 |
V2 |
|
Artikel: |
CDE Mica Capacitors |
|
|
|
|
Typ: |
620PF 500V 5% |
|
|
|
|
